служебные связи на магистральных каналах просто и удобно обеспечит
Программно-аппаратный
комплекс «МультиТелекс»
МультиТелекс
заменяет большое количество телеграфных
аппаратов, подключенных к различным
телеграфным сетям (АТОЛ,
КС, Телекс), а также служебных
связей на магистральных каналах ТТ и
связей по схеме типа УЗОР.
С
одного рабочего места поддерживается
постоянная одновременная связь с
несколькими десятками удаленных
абонентов. Интерфейс программы
обеспечивает удобный обмен сообщениями
в ручном и автоматическом режимах,
индикацию вызова и состояния соединения,
протоколирование всех событий с привязкой
ко времени. «МультиТелекс» работает на
компьютере, подключенном по сети Ethernet
к аппаратуре Альфа-Телекс АТ-ТТ-144,
которая и предоставляет физические
каналы связи с абонентами — ТГ, ТЧ, Е1,
IP.
МультиТелекс позволяет заменить
множество телеграфных аппаратов на
одно автоматизированное рабочее место.

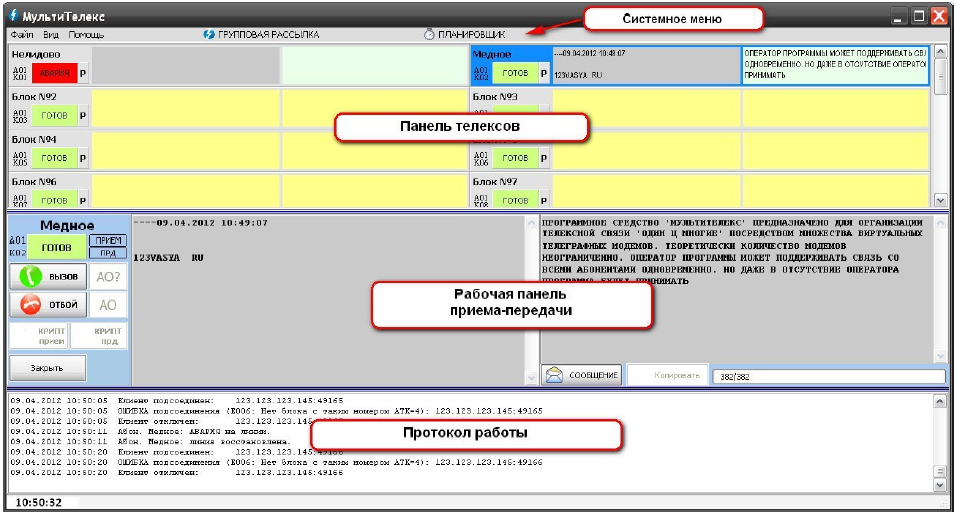

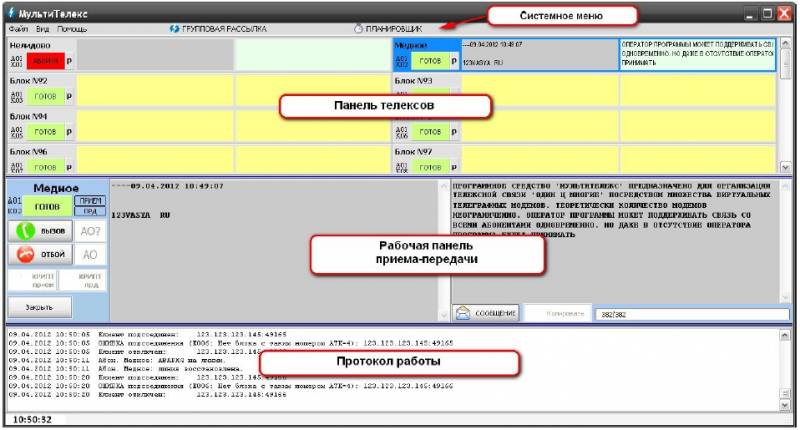

Рис.
1. Основное окно программы.
На рис. 1 показан внешний вид
основного окна программы. Программа
позволяет наглядно контролировать
состояние всех подключенных абонентов,
посылать одиночные или групповые
сообщения. Возможна отправка сообщений
по расписанию.
Каждой
абонентской линии ставится в соответствие
своя панель отображения, имеющая в своем
составе панель состояния, окно приема
и окно передачи.

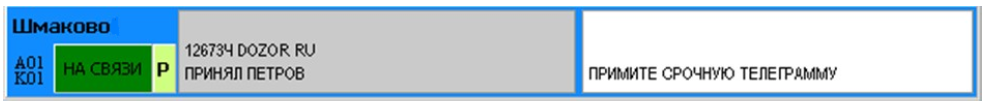

Рис. 2. Панель одной
из абонентской линий
Все
абоненты, подключенные к МультиТелексу,
могут передавать сообщения одновременно.
Передаваемая информация отображается
в отдельном окне для каждого абонента.
На стандартном мониторе разрешением
1920х1200 свободно размещается не менее 30
панелей абонентских линий. Оператор
программы может передавать информацию
в каждую линию индивидуально, выбрав
соответствующее окно, или нескольким
абонентам одновременно, осуществляя
групповую рассылку сообщения. Возможно
создание схем рассылки, включающих
индивидуальный перечень абонентов.
Весь
процесс — подключение абонентов,
передача текста в каждую линию, прием
подтверждений о получении, отображается
на экране в реальном времени.
Весь
обмен протоколируется и может быть
впоследствии просмотрен и распечатан.
Для приема от абонента криптограмм на
перфоленте оператор должен включить
соответствующий режим для абонентской
линии. Принятая информация — криптограмма
— сохраняется и может быть передана
другим абонентам.
Для
построения телеграфного концентратора
на основе МультиТелекс требуются:
аппаратура
«АТ-ТТ-144» исполнения 1. Состав модулей
определяется необходимым числом и
типом каналов;
компьютер
с ПО «МультиТелекс»;
для
обработки криптограмм - телеграфный
аппарат с перфоратором на перфоленте.
|
