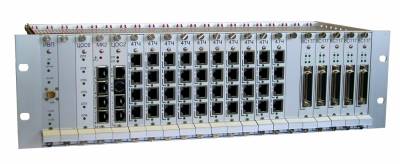

Новые возможности аппаратуры тонального уплотнения телеграфных каналов АТ-ТТ-144, исп. 2.




АТ-ТТ-144 (декларация № Д-ТГ-0009 от 3.12.2010, декларация № Д-ТГ 0012 от 14.12.2015) обеспечивает сопряжение с каналами Е1, каналами ТЧ, телеграфными каналами С1-ТГ. АТ-ТТ-144 функционально полностью заменяет сразу несколько комплектов аппаратуры ТТ-144 и совместима с ней. Аппаратура АТ-ТТ-144 функционирует автономно (без компьютера) под управлением ОС  реального времени, встроенной в ЦОС2. Обеспечивает передачу ТЧ-каналов и телеграфных каналов по транспортным сетям PDH и SDH. Оборудование гибко масштабируется по количеству и типам портов. Цифровая фильтрация осуществляется мощными процессорами цифровой обработки сигналов. Вместе с оборудованием поставляется ПО, обеспечивающее настройку и мониторинг каналов.

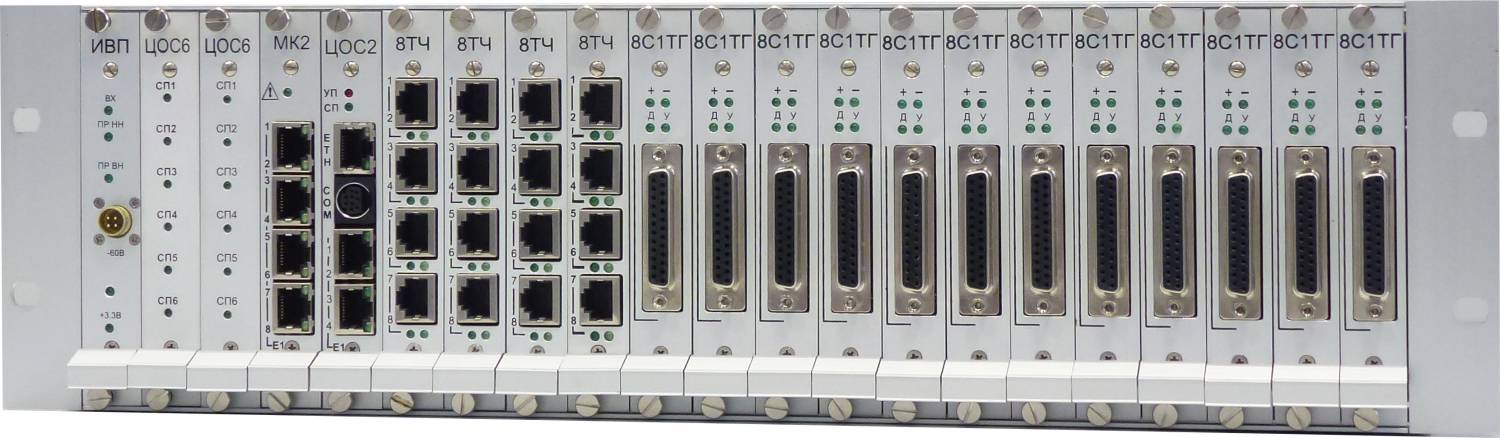

Специально для мощных транзитных узлов Ростелекома разработано и выпускается новое исполнение аппаратуры АТ-ТТ-144. Для обработки больших потоков данных в изделие устанавливаются модули ЦОС6, осуществляющие цифровую фильтрацию и обработку сигналов.

Основные характеристики:

  • Изделие имеет следующие порты:
    • 12 портов Е1 (G.703, G.704). Импеданс порта-120 Ом;
    • Порт Ethernet 10/100 в модуле ЦОС 2, который используется для настройки портов Е1, ТЧ и ТГ-каналов, для считывания данных мониторинга.
    • До 128 окончаний С1-ТГ с двухполюсным включением (+-20В, 20 мА). Разъем для подключения- DB-25F;
    • До 128-ми четырехпроводных ТЧ-каналов (импеданс 600 Ом). Разъем для подключения RJ-45 (8-ми контактный);
    • Суммарная производительность процессорных модулей обработки ЦОС до 35 GFLOP's;
  • В стандартном ТЧ-канале с полосой 300-3400 Гц поддерживаются 50, 100 и 200-бодные телеграфные каналы согласно сетки частот ТТ-144 и ее аналогов;
  • Изделие обеспечивает кодонезависимую передачу телеграфной нагрузки с задержкой аналогичной задержке в тракте аппаратуры ТТ-144;
  • Изделие фиксирует отклонения уровней каналов и частотных подканалов, а также их аварии с указанием времени событий. Информация мониторинга накапливается в энергонезависимой памяти;
  • АТ-ТТ-144 оснащается специальным комплексом программ для анализа спектра и измерения уровней сигналов в ТЧ-каналах, измерения параметров ТГ-каналов;
  • Изделие выполнено в 19"конструктиве высотой 3U

Для изделия АТ-ТТ-144 разработаны и выпускаются новые модули ЦОС6,  МК2, 8Е1, ММ2, 8ТЧ, которые значительно расширяют его функциональные возможности.

Модуль ЦОС6

Предназначен для синхронной обработки до 60 ТЧ-каналов. Производительность модуля ЦОС6 свыше 16 GFLOP's. В изделие АТ-ТТ-144 может устанавливаться до 2-х модулей ЦОС6.

Модуль ЦОС2

Одновременная обработка до 12-ти ТЧ-каналов (до 144 ТГ-каналов). Модуль ЦОС2 имеет 4 порта Е1 (суммарная емкость до 124 ТЧ-каналов) и порт Ethernet 10/100.

Модуль МК2

Имеет 8 портов Е1 суммарной емкостью до 248 ТЧ-каналов. МК2 обеспечивает аппаратную DXC-коммутацию до 1024 ТЧ-каналов или до 8192 ТГ-каналов. Модулем МК2 обеспечивается побитовая коммутация всех оцифрованных сигналов. Время коммутации новой "карты" соединений 125 мкс.

Модуль 8Е1

Предназначен для наращивания количества портов Е1 свыше 12-ти портов Е1, имеющихся в базовой комплектации.

Модуль ММ2 (многоканальный мост, до 64 каналов)

Обеспечивает передачу Ethernet по нескольким потокам Е1, причем ширина каждого канала настраивается в пределах от 64 кбит/с до 1984 кбит/с. Модуль поддерживает прозрачный транспорт Ethernet пакетов, обеспечивает протокол STP3, до 64-x VLAN, поддержка backup-каналов (резервирование каналов). Имеет два порта Ethernet.

Модуль 8ТЧ

Подключает до 8 четырехпроводных ТЧ-каналов (импеданс 600 Ом).




Эксплуатационные характеристики: АТ-ТТ-144, исп. 2
Габаритные размеры корпуса 483х185х133 (мм)
Вес 4,5 кг
Питание от сети постоянного тока 36-72 В
от сети 220В, 50 Гц (через AC/DC преобразователь)
Потребляемая мощность не более 120 Вт
Количество портов Е1 12 (в базовой комплектации)
Количество каналов С1-ТГ До 128 (шаг наращивания 8 каналов)
Количество каналов ТЧ До 128 (шаг наращивания 4 или 8 каналов)

Применение модулей 8Е1 и ММ2 расширяет возможности АТ-ТТ-144 в IP и распределенных TDM сетях.
