ПО «АТ-COMMANDER»
Программа управления «АТ-COMMANDER» работает под управлением операционных систем Windows XP, Windows 7, Windows Server 2003 и 2008 и должна запускаться с правами администратора Windows.
Для АТ-ТТ-144 программное обеспечение модулей ЦОС включает ПО процессора управления и ПО процессора ЦОС, которое может быть заменено пользователем в процессе эксплуатации в случае выпуска производителем новых версий программы управления «АТ-COMMANDER»


Программа управления «AT-COMMANDER» предназначена для управления и мониторинга состояния оборудования АТ-ТТ.
Основные функции программы управления:

  • конфигурирование устройств в графическом режиме;
  •
  • просмотр журналов устройств;
  •
  • хранение конфигураций устройств на компьютере;
  •
  • перенос конфигурации устройств на другие компьютеры;
  •
  • выполнение отдельных команд управления в терминальном режиме;
  •
  • работа в режиме «Телекс»;
  •
  • просмотр действий пользователя;
  •
  • мониторинг состояния территориально удаленных устройств;
  •
  • мониторинг состояний ТГ и ТЧ каналов территориально удаленных устройств;
  •
  • просмотр ранее сохраненных состояний ТГ и ТЧ каналов территориально удаленных устройств;
  •
  • получение отчетов для устройств;
  •
  • ведение списка территориально удаленных устройств.

Главное окно программы

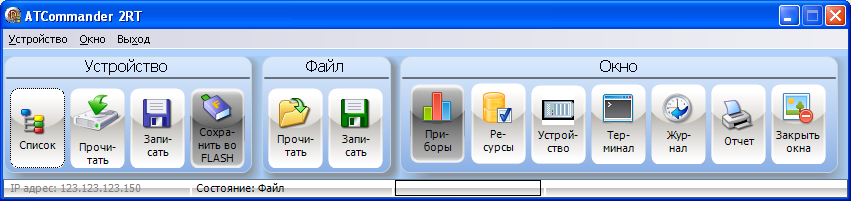

Главное окно программы состоит из:
  • панели меню;
  • панели инструментов;
  • строки состояния.
Для получения быстрого доступа  основные команды меню вынесены на панель инструментов.
Меню в главном окне программы.

Устройство

конфигурирование устройства.

Создать

создание новой локальной конфигурации.

Изменить

изменение параметров текущей конфигурации.

Сохранить в файле

сохранить конфигурацию в файле.

Загрузить из файла

прочитать конфигурацию из файла.

Записать во FLASH

сохранить все изменения во FLASH-память устройства.

Записать в устройство

записать текущую конфигурацию в устройство.

Прочитать из устройства

прочитать конфигурацию устройства.

Дата/время

изменить дату и время в устройстве.

Перезагрузить

выполнить операцию перезагрузки устройства.

Список устройств

ведение списка устройств, выбор подключаемого устройства, контроль устройств.

Окно

работа с окнами программы.

Устройство

показывает окно редактирования устройства.

Терминал

показывает окно терминала для работы с устройством из командной строки и просмотра обмена с устройством.

Журнал

показывает журнал устройства.

Закрыть окна устройства

закрывает все окна устройства.

Приборы

открывает окно измерительных приборов.

Файл приборов

открывает окно просмотра файла, записанного с помощью измерительных приборов.

Отчет

открывает окно описания состава устройства.

Ресурсы

открывает окно ресурсов системы.

Выход

завершение работы с программой.


Для редактирования конфигурации необходимо выбрать меню Устройство/Изменить. В результате на экране появится окно редактирования основных настроек конфигурации.


Редактирование конфигурации устройства АТ-ТТ-144 исполнение 1


Редактирование конфигурации устройства АТ-ТТ-144 исполнение 2
Для оборудования АТ-ТТ-144 исполнение 2, количество Е1-каналов увеличено за счет модуля МК2 (8Е1) и увеличено
 количество интерфейсных модулей ТЧ и ТГ, а функция  IP каналов отсутствует


Редактирование устройства
Окно редактирования устройства появляется автоматически после чтения конфигурации из файла или с устройстваю.
Загрузить это окно можно также через меню Окно/Устройство.

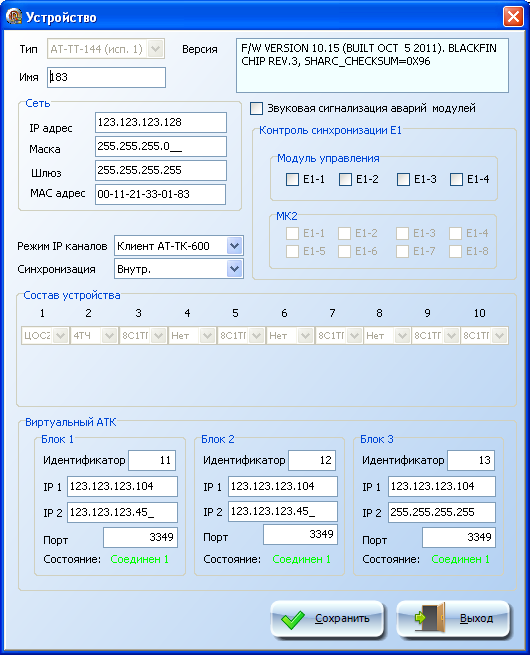

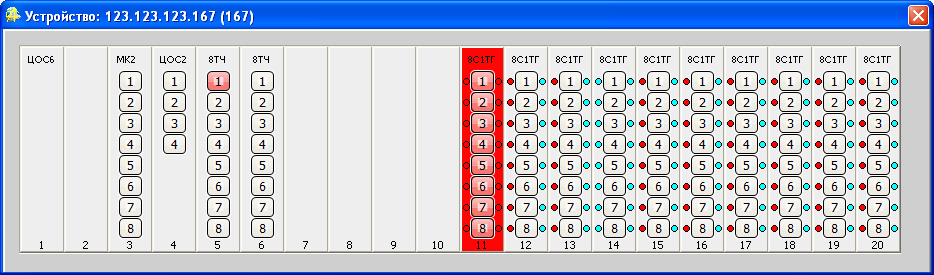

Окно устройства АТ-ТТ-144 исполнение 1

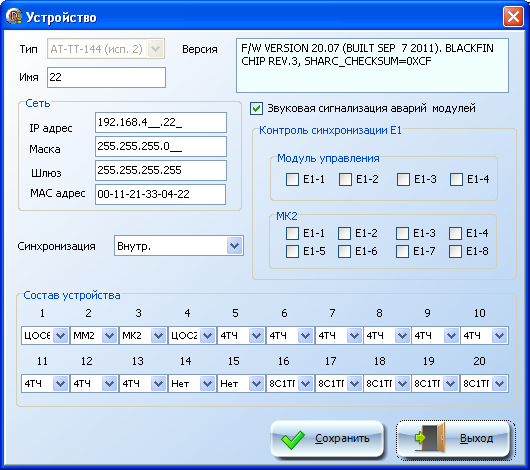

Окно устройства АТ-ТТ-144 исполнение 2

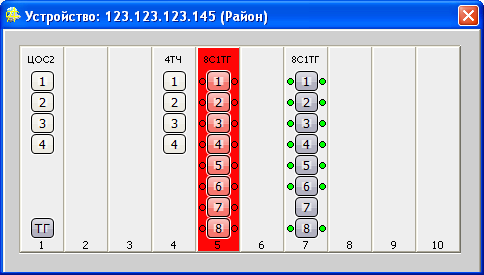

Из Рис. устройства АТ-ТТ-144 исполнение 2 видно, что количество интерфейсных модулей (ТЧ и ТГ) (слоты №№ 5-20 для исполнения 2) увеличено, а также добавлен модуль коммутации МК2 (слот 3) и возможна установка модулей ЦОС6 и 8Е1(слоты №1 и № 2).


Окно списка измерительных приборов
В окне приборов отображается сигнал, который скоммутированн на измерительные приборы данного устройства.


Измеритель уровня
Анализ частотного сигнала
Для частотного сигнала предусмотрены следующие приборы:
  • измерение уровня сигнала;
  • просмотр формы сигнала;
  • анализ спектра.
Выбор прибора производится закладками.Измеритель уровня имеет верхний предел шкалы измерения 0 дБ.
Сигналы более высокого уровня он измерить не может. Шкалу для стрелочного прибора можно выбрать щелчком по изображению тумблеру. Если уровень сигнала не укладывается в выбранный диапазон, прибор изменит шкалу самостоятельно. В окне передатчика имеется регулятор уровня формируемого модулем ЦОС сигнала (ЦОС2 для исполнения 1, ЦОС6 для исполнения 2).
Описываемые приборы не являются приборами в прямом смысле этого слова и не могут служить для измерения параметров сигнала в численном выражении. Так, измеритель и регулятор уровня дает лишь оценочную характеристику значения уровня сигнала и имеет погрешность в измерении. Эта погрешность зависит от спектра сигнала.
Для проведения контрольных измерений уровней следует применять приборы, разрешенные для проведения таких измерений и имеющие соответствующие сертификаты.


Просмотр формы сигнала

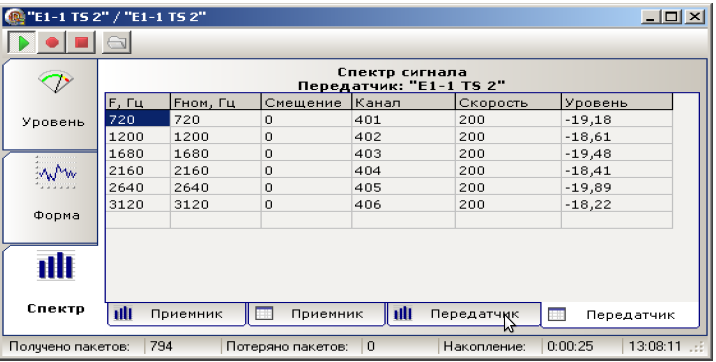

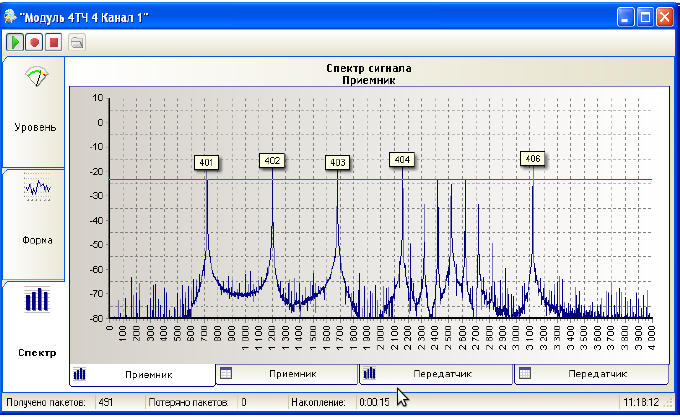

Спектр сигнала
Анализатор спектра пытается выделить в сигнале частоты стандартных телеграфных каналов. Выбор для просмотра приемника или передатчика производится листанием закладок.
Уровень определяемых частот можно задать с помощью порогового значения, показываемого красной горизонтальной линией путем ее перетаскивания. Пороговое значение задается для приемника и передатчика одновременно.
Значение по умолчанию - минус 30дБ.
Выделенный спектр можно просмотреть и в табличном виде.
Сигнал можно записать, нажав кнопку записи. При последующем нажатии кнопки Стоп он будет сохранен в файле. Сохраненные файлы можно просмотреть, из окна приборов или через главное меню программы.


Табличное представление спектра

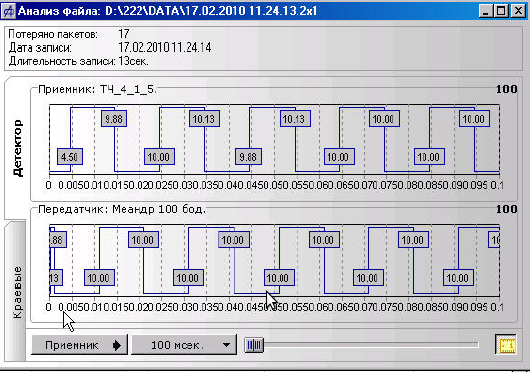

Анализ файла
Анализ телеграфного канала
Для телеграфного сигнала предусмотрены следующие приборы:
  • индикация полярности сигнала;
  • индикация скорости телеграфирования;
  • просмотр формы сигнала;
  • просмотр передаваемого текста;
  • измерение краевых искажений.
Прибор отображает все сигналы в режиме реального времени. В любой момент его можно остановить и рассмотреть сигнал подробнее. На рисунке показан остановленный прибор.
В окне приемника включен режим измерения длительности импульсов (щелкнуть мышкой по кнопке линейки). Кроме того, масштаб окна приемника растянут – нажимаем правую кнопку мыши и выделяем в окне интересующую область.
Режим измерений имеет интересную особенность. Длительность от фронта до фронта отображается всегда в формате ХХ.ХХ и может измеряться в миллисекундах (при длительности менее 100 мс) или в секундах (при длительности более 99 мс).Ориентироваться можно по временной шкале под графиком – она всегда в секундах. Для просмотра сигнала справа расположены кнопки листания. Над кнопками указана скорость телеграфирования по каналу.


Окно просмотра сигнала
Отображение данных в реальном времени имеет свою особенность – динамическое изменение масштаба окна ондулятора.

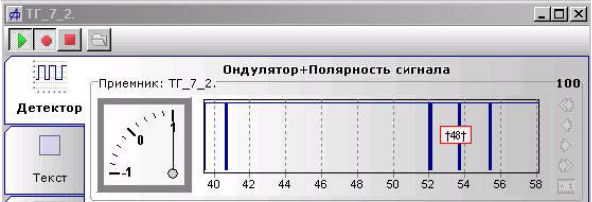

В окне отображается временной отрезок, содержащий 40 фронтов. Таким образом, прибор позволяет не пропустить одиночный импульс на молчащей линии, как показано на рисунке.


Короткие пачки импульсов
В этом окне отражен временной отрезок в 18 секунд. Приблизительно на 54-й секунде с момента запуска произошла непредвиденная ситуация и были потеряны данные.


Измеритель краевых искажений

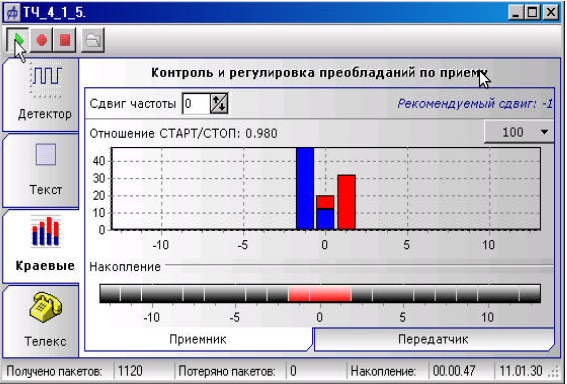

Столбиковая диаграмма показывает измеренные искажения за последнюю секунду и постоянно обновляется. Синим цветом показаны импульсы стартовой полярности (минус), красным цветом – стоповый импульс (плюс).
Из примера видно, что 50% импульсов имели отклонение –1.25%, 20% были идеальными, 30% импульсов имели отклонения +1.25%. Также заметим, что стартовые импульсы укорочены, а стоповые удлиненны. Прибор рекомендует установить сдвиг частоты –1.
Регулировка сдвига частоты производится программой управления.
Накопительная линейка отражает наличие в сигнале искаженных импульсов за весь период измерений.
Сигнал также может быть записан в файл и потом просмотрен.
Размер окна для просмотра можно выбрать по времени или по количеству фронтов сигнала. Можно также двигаться от символа до символа. Просмотр по фронтам позволяет просмотреть редкие импульсы на фоне постоянного сигнала. При движении по фронтам можно выбрать движение по приемнику/передатчику канала


Искажения сигнала на приемнике
На рисунке показан сигнал, на котором в приведенном выше примере измерялись краевые искажения. Четко видны искажения – длительности импульсов на приемнике.


Датчики

Датчики предназначены для тестирования каналов ТЧ или ТГ, а также для проверки исправности оконечного оборудования.
Для ТЧ каналов существует возможность установки датчиков 800 и 1000 Гц различного уровня, для ТГ каналов доступны датчики 50,100,200 бод. Для всех каналов доступна установка внутреннего шлейфа...
При установке датчиков на выбранные в окне просмотра каналов, передаваемый сигнал заменяется сигналом датчика, а при снятии датчика, снятие осуществляется через выпадающее меню Разрыв соединения, передаваемый ранее сигнал (коммутация) восстанавливается.
Для установки датчика нужно выбрать один/несколько каналов и, затем выбрать пункт выпадающего меню с требуемым датчиком. Для этого необходимо нажать соответствующую кнопку на панели инструментов или нажать комбинацию клавиш, соответствующую требуемому датчику.
Выбор нескольких каналов осуществляется стандартным в Windows способом, с помощью нажатия клавиши Ctrl или Shift и левой кнопки мыши.

Операции с каналами
Над ТГ и ТЧ каналами устройства, помимо коммутации на другой канал и просмотра измерительными приборами, возможны следующие операции:
  • Разорвать соединение (Снять датчик) (Del) - разорвать коммутацию выбранного (выбранных) канала(ов). Если установлено соединение с датчиком или шлейф, то оно разрывается и восстанавливается предыдущее соединение с другим каналом;
  • Шлейф- установка шлейфа (петли) на выбранный (выбранные) канал(ы), т.е. вся поступающая в канал извне информация будет возвращена обратно;
  • Приборы - постановка выбранного канала на контроль;
  • Датчик 50 Бод  - установка датчика 50 Бод на выбранный (выбранные) ТГ канал(ы);
  • Датчик 100 Бод - установка датчика 100 Бод на выбранный (выбранные) ТГ канал(ы);
  • Датчик 200 Бод - установка датчика 200 Бод на выбранный (выбранные) ТГ канал(ы);
  • Датчик Минус - установка датчика Минус на выбранный (выбранные) ТГ (ТЧ) канал(ы);
  • Датчик Плюс (F9) - установка датчика Плюс на выбранный (выбранные) ТГ канал(ы);
  • Датчик 1КГц (0ДБ) - установка датчика частотой 1 кГц с уровнем сигнала 0 дБ на выбранный (выбранные) ТЧ канал(ы);
  • Датчик 800Гц (0ДБ)  - установка датчика частотой 800 Гц с уровнем сигнала 0 дБ на выбранный (выбранные) ТЧ канал(ы);
  • Датчик 1КГц (-2,5ДБ)  - установка датчика частотой 1 кГц с уровнем сигнала -2,5 дБ на выбранный (выбранные) ТЧ канал(ы) (только для АТ-ТТ-144 исполнение 1);
  • Датчик 800Гц (-2,5ДБ) - установка датчика частотой 800 Гц с уровнем сигнала -2,5 дБ на выбранный (выбранные) ТЧ канал(ы) (только для АТ-ТТ-144 исполнение 1);
  • Датчик 1КГц (-13ДБ)  - установка датчика частотой 1 кГц с уровнем сигнала -13 дБ на выбранный (выбранные) ТЧ канал(ы) (только для АТ-ТТ-144 исполнение 1);
  • Датчик 800Гц (-13ДБ)  - установка датчика частотой 800 Гц с уровнем сигнала -13 дБ на выбранный (выбранные) ТЧ канал(ы) (только для АТ-ТТ-144 исполнение 1);
  • Телекс - включение режима обмена с оборудованием, подключенным к выбранному каналу;
  • Копировать - копировать настройки обрабатываемого ТЧ канала в буфер обмена;
  • Вставить - вставить настройки обрабатываемого ТЧ канала из буфера обмена в выбранный ТЧ канал;
  • Переместить канал на - перенести ТЧ канал на другой процессор обработки ТЧ каналов (только для АТ-ТТ-144 исполнение 2);
  • Система - включить (выключить) обработку выбранного ТЧ канала модулем ЦОС;
  • Изменить - изменить настройки канала.
