Новый подход к модернизации системы оповещения на базе местной трансляционной сети.

В настоящее время идёт переход на оптоволоконные сети при повсеместном распространении широкополосного доступа в INTERNET, внедрение интерактивного ТВ, подключения телефонов по IP . Эти цели достигаются высокоскоростными возможностями оптоволоконных технологий. Одновременно встаёт необходимость модернизации местной трансляционной сети оповещения, построенной на базе телефонных кабелей (витые пары). Стратегия ОАО «Ростелеком» в настоящее время — это прокладка «оптоволокна в каждый дом».

В существующей системе оповещения на основе устаревшей аппаратуры П-160/164/166 значительные объемы занимает оборудование местной сети оповещения, такое как: трансляционные усилители, блоки коммутации и усиления, блоки удаленного управления запуском сирен и прочее.

Предлагается бюджетный подход к построению комплексной системы экстренного оповещения населения (КСЭОН)  на базе интеллектуальной сетевой audio over IP архитектуры местной трансляционной сети оповещения на участке: от городской АТС до жилых , административных зданий и прочих других сооружений. Данный подход заключается в использовании сетевой среды передачи сигналов управления и звукового оповещения между аппаратурой П-160/164/166, установленной в цехах ОАО «Ростелеком», и блоков усилительных установок и аппаратурой дистанционного управления- сиренами, расположенными в жилом фонде. Эта новая среда базируется на широко внедряемых оптоволоконных каналах, которые приходят на смену витым парам.

Предлагается:

масштабируемая, автоматическая, гибкая система оповещения с использованием компьютерных технологий, специализированных сетевых устройств, а также современных цифровых IP-усилителей. Обеспечивается также использование ранее установленных аналоговых трансляционных усилителей. Определяющим фактором является то, что данный подход не затрагивает аппаратуру П-160/164/166 на первом этапе. Сохраняется вся инфраструктура ЦСО и обеспечивается возможность дальнейшей модернизации на основе сетевых технологий.

Достоинства данного подхода:

1. использование широко распространенных технологий ETHERNET-сети;

2. высокая экономичность;

3. модульность аппаратно-программных средств и гибкая масштабируемость;

4. постоянный мониторинг и развитое управление всеми элементами системы;

5. удобство обслуживания и малые затраты на сопровождение.

Дополнительно:

Аппаратура IS-20 имеет следующие интерфейсы :

• 2 линейных входа с двумя режимами (либо моно 600 Ом либо стерео 47 кОм )

• 6 входов типа «сухой контакт»

• порт Ethernet

Устройство IS-20 имеет память для хранения звуковых сообщений общей длительностью около 3000 секунд вещания.

Может использоваться в различных вариантах :

• сопряжение с аппаратурой П-160/164/166 для съема информации и передачи ее исполнительным устройствам по сети Ethernet

• как оконечное исполнительное устройство

• устройство преобразования сигналов и интерфейсов

• сервер локальной системы оповещения

Сервер передачи сигналов оповещения (СПСО)

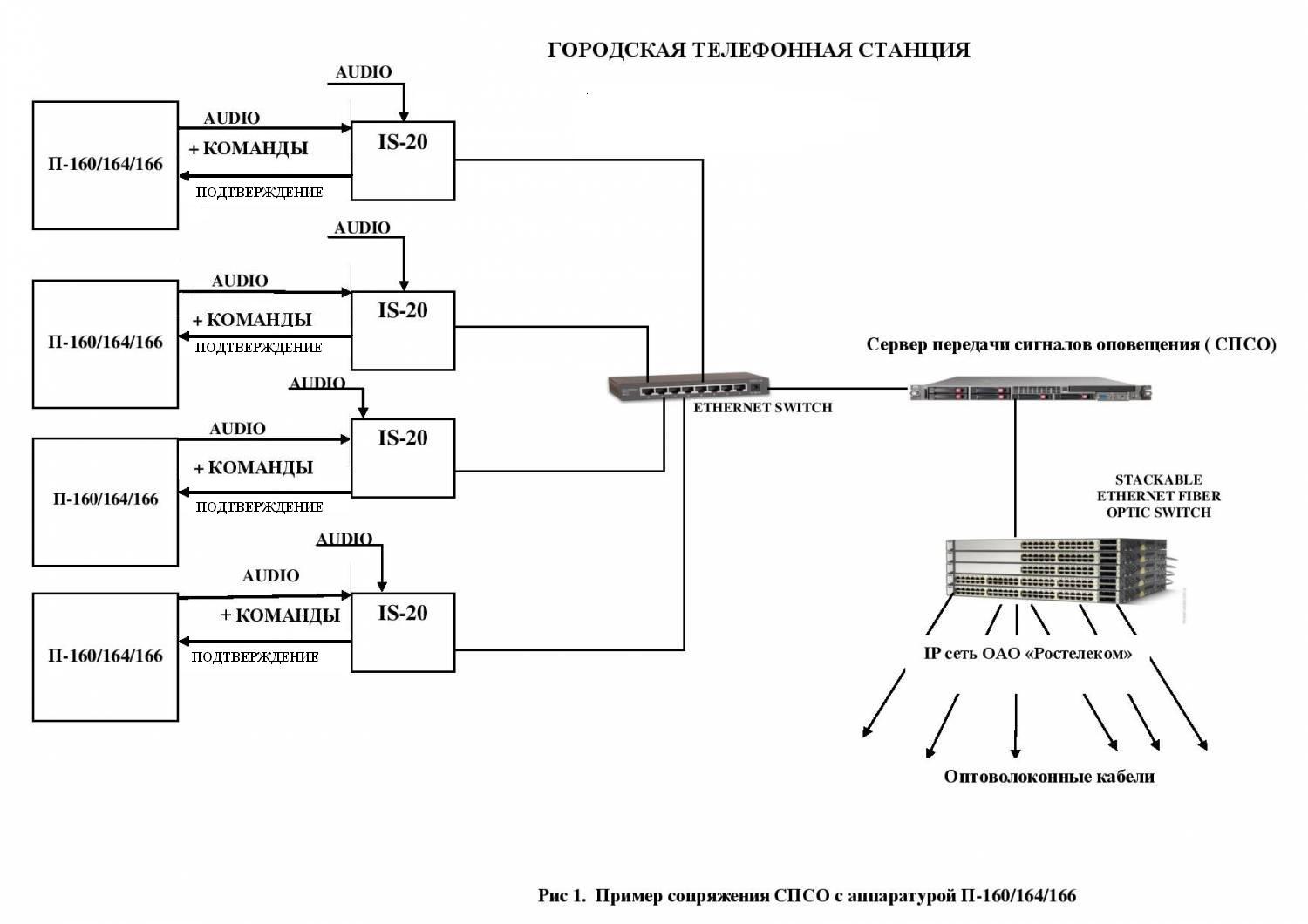

Сервер передачи сигналов оповещения (СПСО) обеспечивает подключение необходимого количества комплектов аппаратуры IS-20 для сопряжения с аппаратурой П-160/164/166. Аппаратура IS-20 передает серверу полученные команды и звуковые потоки с линейного выхода П-160/164/166. Сервер передачи сигналов оповещения формирует множество звуковых потоков и команд на управление удалёнными устройствами и усилителями.

Производительность сервера передачи сигналов оповещения обеспечивает подключение до 2000 удалённых сетевых контроллеров IS-20, расположенных в жилых и административных зданиях зоны ответственности данной АТС.
