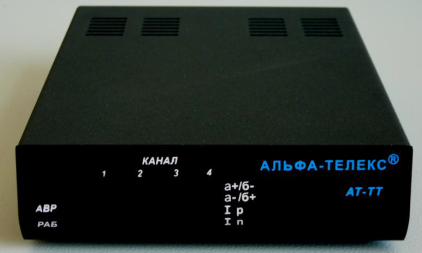

Блок АЛЬФА-ТЕЛЕКС АТ-ТТ исп. 2

(для подключения к двухпроводной телеграфной линии)

(декларация № Д-ТГ-0015 от 18.12.2020)

Блок «АЛЬФА-ТЕЛЕКС АТ-ТТ» исп. 2 представляет собой интеллектуальный телеграфный концентратор со встроенным TCP/IP процессором и предназначен для передачи состояния телеграфных линий по IP-сети следующим устройствам:

1. Серверу коммутации каналов телеграфного комплекса ТК-600.

2. Изделиям «АЛЬФА-ТЕЛЕКС АТ-TT» (IP-шлюз).

3. Оборудованию каналообразования АТ-ТТ-144 (IP-шлюз для оборудования АТ-ТТ-144).

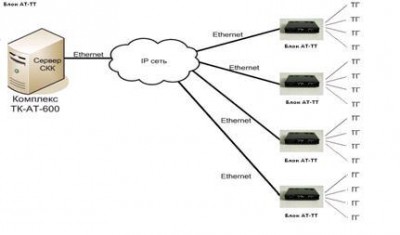

1. Сервер коммутации каналов телеграфного комплекса ТК-АТ-600 (выносной блок станции ТК-АТ-600, сигнализация тип А).

1. IP-шлюз.

В данном режиме блоки могут работать:

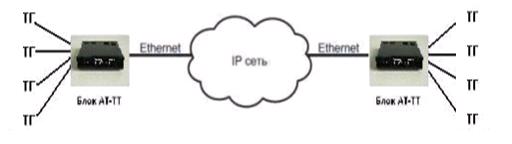

• по схеме «точка-точка»:

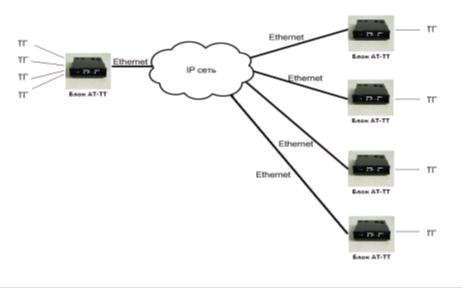

• по распределенной схеме:

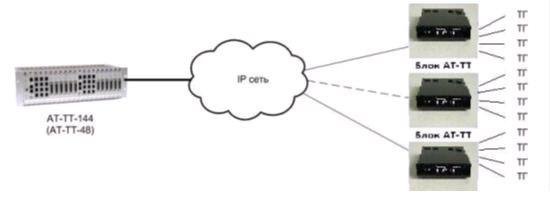

1. Оборудование каналообразования АТ-ТТ-144 (IP-шлюз для АТ-ТТ-144).

Режим IP-шлюза для АТ-ТТ-144 позволяет организовать подключение к оборудованию АТ-ТТ-144 через следующие модули:

• модуль ЦОС-2;

• модуль 8C1-ET (обеспечивает подключение 8 телеграфных линий, т.е. можно подключить 2 блока АТ-ТТ с 4 телеграфными линиями, 8 блоков АТ-ТТ с 1 телеграфной линией или другие комбинации, дающие в сумме 8 телеграфных линий).

Управление блоками «АЛЬФА-ТЕЛЕКС АТ-ТТ» исп. 2 осуществляется по протоколу Telnet.

Для настройки блока используется программа «IA-Конфигуратор».

Питание блока осуществляется напряжением постоянного тока 36-72В. Для питания от сети переменного тока необходимо использовать адаптер питания AC/DC.

Блок "АЛЬФА-ТЕЛЕКС АТ-ТТ" исп.2  имеет порт ETHERNET 10/100 Мбит/с и четыре двухпроводных ТГ канала.

Двухпроводные порты ТГ линии в части электрических параметров соответствуют ГОСТ 22934-88:

• рабочий ток – от 20 до 70 мА;

• ток покоя – от 3 до 10 мА;

• ток стартовой посылки менее 2 мА (бестоковый сигнал).

Данные ТГ каналов могут передаваться по IP-сети, как в кодозависимом режиме (в кодах МТК-2, МТК-5 и др.), так и в кодонезависимом режиме.

Скорость передачи данных:

• в кодозависимом режиме: 50-100-200 бод;

• в кодонезависимом режиме: 0 - 200 бод.

В блоке «АЛЬФА-ТЕЛЕКС АТ-ТТ АТ-ТТ» исп. 2 реализован механизм ограничения рабочего тока телеграфной линии, который может быть задан 21мА, 32мА и 54мА.

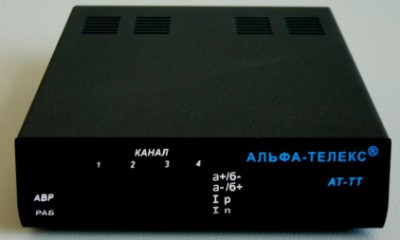

Блок конструктивно выполнен в металлическом корпусе с размерами 174,0х138,0х37,0 мм.
