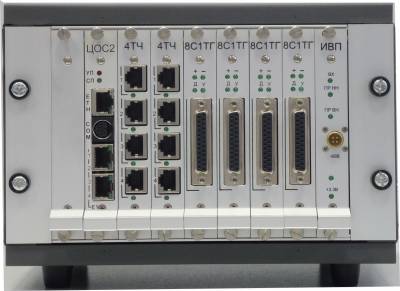

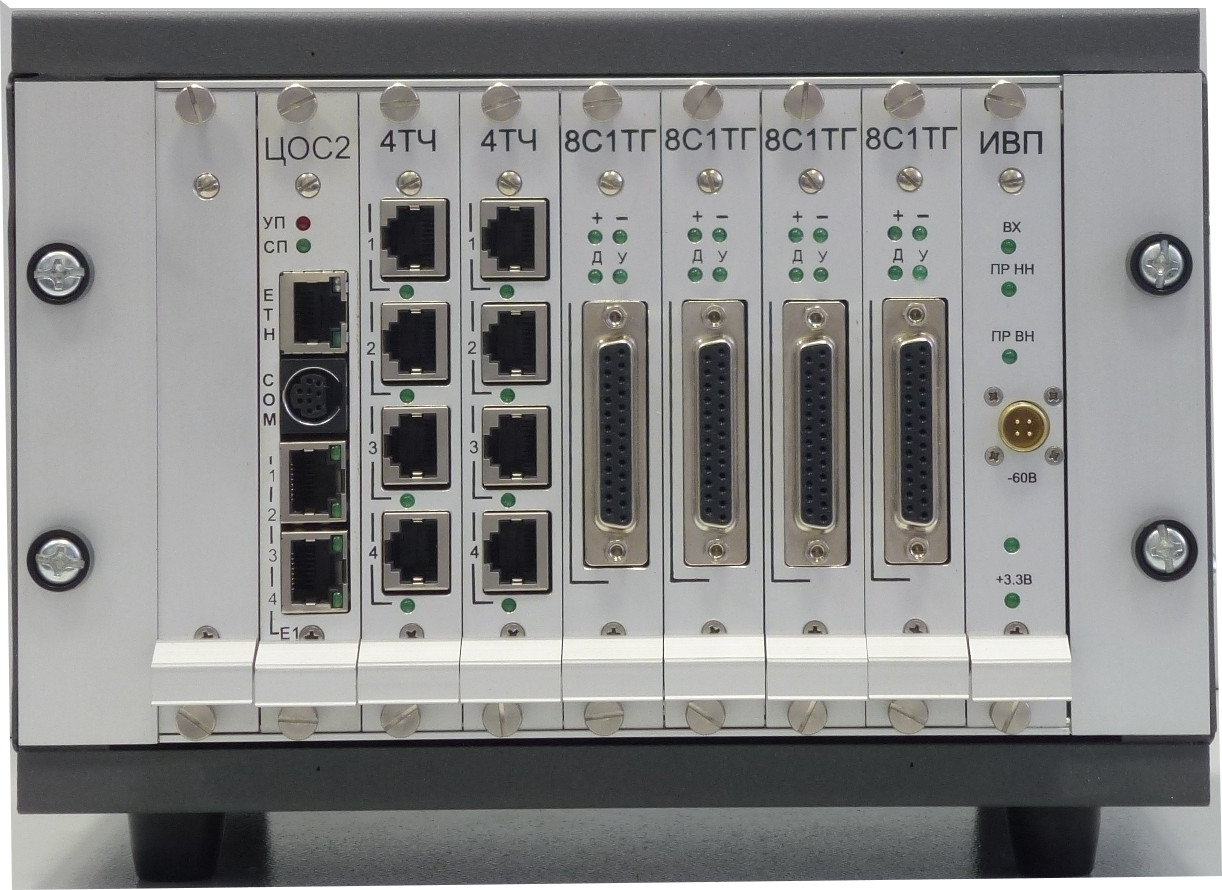

Аппаратура тонального уплотнения телеграфных каналов АТ-ТТ-48




АТ-ТТ-48 (декларация № Д-ТГ-0009 от 3.12.2010, декларация № Д-ТГ 0012 от 14.12.2015) обеспечивает сопряжение с каналами Е1, каналами ТЧ, телеграфными каналами С1-ТГ. АТ-ТТ-48 функционально полностью заменяет  аппаратуру ТТ-144 и совместима с ней. Обеспечивает передачу ТЧ-каналов и телеграфных каналов по транспортным сетям PDH и SDH. Оборудование гибко масштабируется по количеству и типам портов. Цифровая фильтрация и синтез сигналов осуществляется процессором цифровой обработки сигналов. В комплекте поставляется ПО, обеспечивающее настройку и мониторинг каналов.


Основные характеристики:

  • Изделие имеет следующие порты:
    • Четыре порта Е1 (G.703, G.704) в одном модуле ЦОС2. Импеданс порта-120 Ом;
    • Порт Ethernet 10/100 в модуле ЦОС 2, который используется для настройки портов Е1, ТЧ и ТГ-каналов, для считывания данных мониторинга.
    • До 48 окончаний С1-ТГ с двухполюсным включением (+-20В, 20 мА). Разъем для подключения- DB-25F;
    • До 12-ти четырехпроводных ТЧ-каналов (импеданс 600 Ом). Разъем для подключения RJ-45 (8-ми контактный);


  • В стандартном ТЧ-канале с полосой 300-3400 Гц поддерживаются 50, 100 и 200-бодные телеграфные каналы согласно сетки частот ТТ-144 и ее аналогов;

  • Изделие обеспечивает встречное и транзитное включение. Возможно наращивание емкости каналов С1-ТГ с помощью любого ТЧ-канала или порта Е1. Общая производительность  процессорного модуля: синхронная обработка до 144-х частотных ТГ-подканалов.

  • Изделие обеспечивает кодонезависимую передачу телеграфной нагрузки с задержкой аналогичной задержке в тракте аппаратуры ТТ-144;

  • Изделие фиксирует отклонения уровней каналов и частотных подканалов, а также их аварии с указанием времени событий. Информация мониторинга накапливается в энергонезависимой памяти;

  • АТ-ТТ-48 оснащается специальным комплексом программ для анализа спектра и измерения уровней сигналов в ТЧ-каналах, измерения параметров ТГ-каналов;

  • Изделие выполнено в настольном конструктиве размером 238х185х133 (мм)




Эксплуатационные характеристики:   АТ-ТТ-48
Габаритные размеры корпуса   238х185х133 (мм)
Вес   4 кг
Питание от сети постоянного тока 36-72 В
от сети 220В, 50 Гц (через адаптер питания)
Потребляемая мощность   не более 70 Вт
Количество портов Е1   4
Количество каналов С1-ТГ   до 48
Количество каналов ТЧ   до 12
