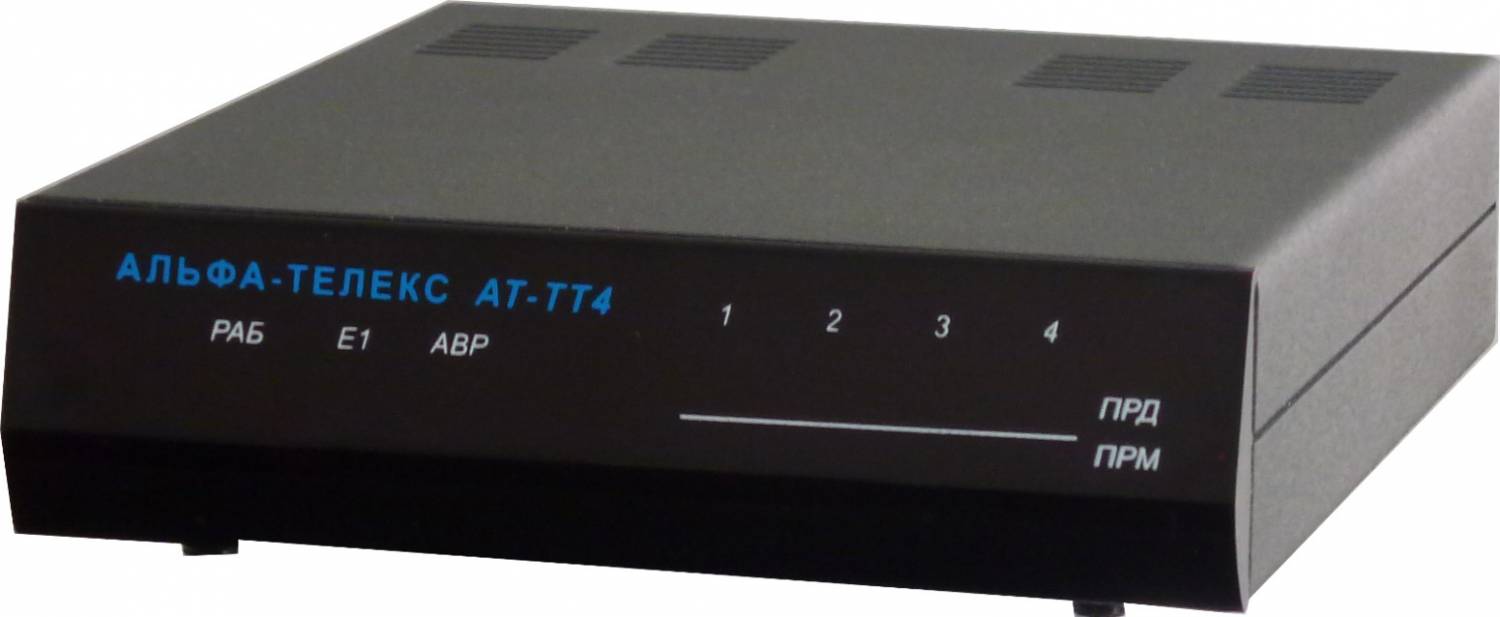

Малоканальное тональное уплотнение телеграфных каналов АТ-ТТ-4.



                                              Краткое техническое описание





Малоканальное тональное уплотнение телеграфных каналов АТ-ТТ-4.

(декларация № Д-ТГ-0009 от 3.12.2010, декларация № Д-ТГ-0012 от 14.12.2015)

Назначение: Для замены малоканального тонального оборудования ТТ-12, ТТ-17П, ТТ-48, П-327, в РУС с малым количеством ТЧ и ТГ- каналов.





Основные характеристики:



  • В стандартном ТЧ-канале с полосой 300-3400 Гц поддерживаются 50, 100 и 200-бодные телеграфные каналы согласно сетки частот ТТ-144 и ее аналогов;

  • Изделие содержит два порта КТЧ (канала ТЧ) и один порт Е1. Обеспечивается встречное и транзитное включение. Возможно наращивание емкости каналов С1-ТГ с помощью любого порта при включении данной аппаратуры по цепочке. Общая производительность процессора устройства не более 48-ми частотных ТГ-подканалов;

  • Изделие обеспечивает кодонезависимую передачу телеграфной нагрузки. Задержка в тракте аппаратуры аналогична задержке в аппаратуре ТТ-144;

  • Изделие фиксирует отклонения уровней каналов и частотных подканалов, а также их аварии с указанием времени событий. Информация мониторинга накапливается в энергонезависимой памяти;

  • Изделие имеет следующие порты:
    • Порт Е1 (G.703, G.704), разъем RJ-45 (8-ми контактный). Импеданс порта-120 Ом;
    • Четыре окончания С1-ТГ с симметричным двухполюсным включением (+-20В, 20 мА). Разъем для подключения- DBH-15F;
    • Два 4-х проводных ТЧ-канала (импеданс 600 Ом). Разъем для подключения RJ-45 ( 8-ми контактный);
    • Порт Ethernet 10/100 - используется для настройки ТЧ и ТГ-каналов, для считывания данных мониторинга, анализа спектра и измерения уровней сигналов ТЧ канала, измерения параметров ТГ-каналов с помощью специального комплекса программных средств.
  • Изделие "АТ-ТТ-4" выполнено в настольном варианте.



Эксплуатационные характеристики:



  • Габаритные размеры корпуса
180х140х40 (мм)
  • Вес
0,9 кг
  • Питание от сети постоянного тока
36-72 В
  • Питание от сети
220 В, 50 Гц (через адаптер питания)
  • Потребляемая мощность
не более 20 Вт
