Многофункциональный аудиоконтроллер IS-20


Многофункциональный аудиоконтроллер IS-20 предназначен для организации  систем экстренного оповещения.


Функциональные возможности IS-20:


1) Обеспечивает стыковку с аппаратурой П-160, П-164, П-166 и функционирует в качестве IP-сервера локальной системы оповещения для трансляции аудиосигналов.
В качестве приемников аудиосигналов служат IP-усилители IA-100, IA-10 производства ООО НПО «Альфа-Телекс». Количество подключаемых IP-усилителей без подключения компьютера составляет до 100 единиц.

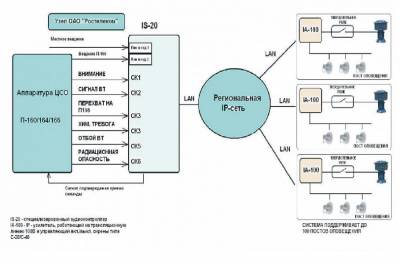

Схема 1.  Использование   IS-20 с аппаратурой П-160/164/166 (без компьютера) для развертывания ЛСО

Внешний вид  IS-20 исп.1

Скачать руководство пользователя

2) Может использоваться в качестве устройства сопряжения сервера передачи сигналов оповещения (СПСО) «Сигнал-Альфа» с аппаратурой ЦСО: П-160/164/166. Сервер СПСО «Сигнал-Альфа» работает по сети IP и может обеспечить подключение до нескольких тысяч IP-усилителей типа IA-100, IA-10.

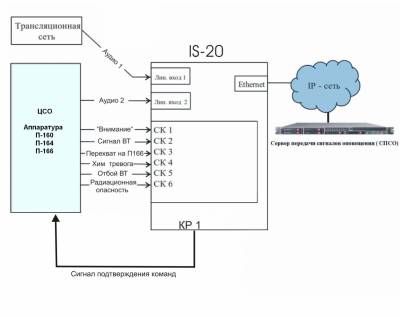

Схема 2.    Сопряжение с аппаратурой П-160/164/166 для создания ЛСО на базе  сервера передачи сигналов оповещения (СПСО) "Сигнал-Альфа"

3)    Обеспечивает сопряжение аппаратуры ЦСО-ЛСО типа П-160/164/166 между собой. При этом осуществляется переход с устаревших каналов связи на IP-сети:
-IS-20 выполняет трансляцию по протоколу TCP/IP всех сигналов аппаратуры П-160/164/166:
-дискретных сигналов (команд и сигналов подтверждения);
-интерфейса радиальной последовательной связи (ИРПС);
-аудиосигнала оповещения.

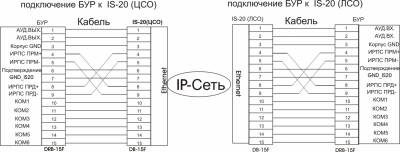

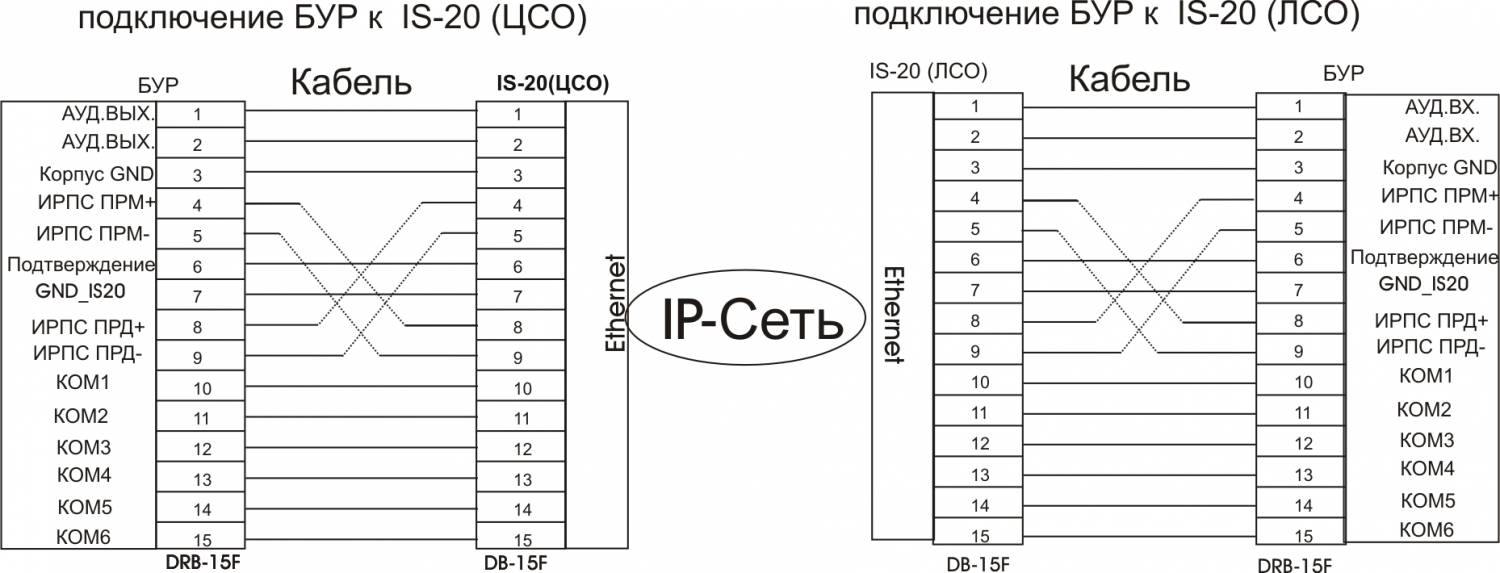

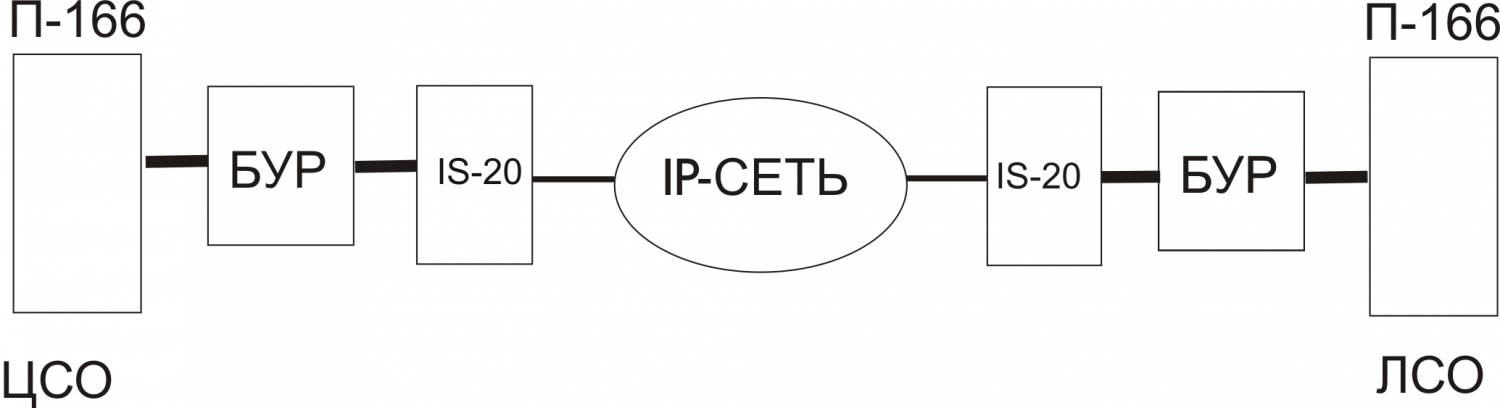

 Схема 3.  Сопряжение  двух П-166 по  IP-сети с помощью IS-20

4)   Может использоваться для организации системы ЛСО  через ТФОП.
Аудио сигнал может поступить по абонентской телефонной линии.
IS-20 оснащён интерфейсом с телефонной линией (DAA). Функциональные возможности расширяются за счет встроенного модема с АТ – командами, генератора и декодера DTMF-сигналов.

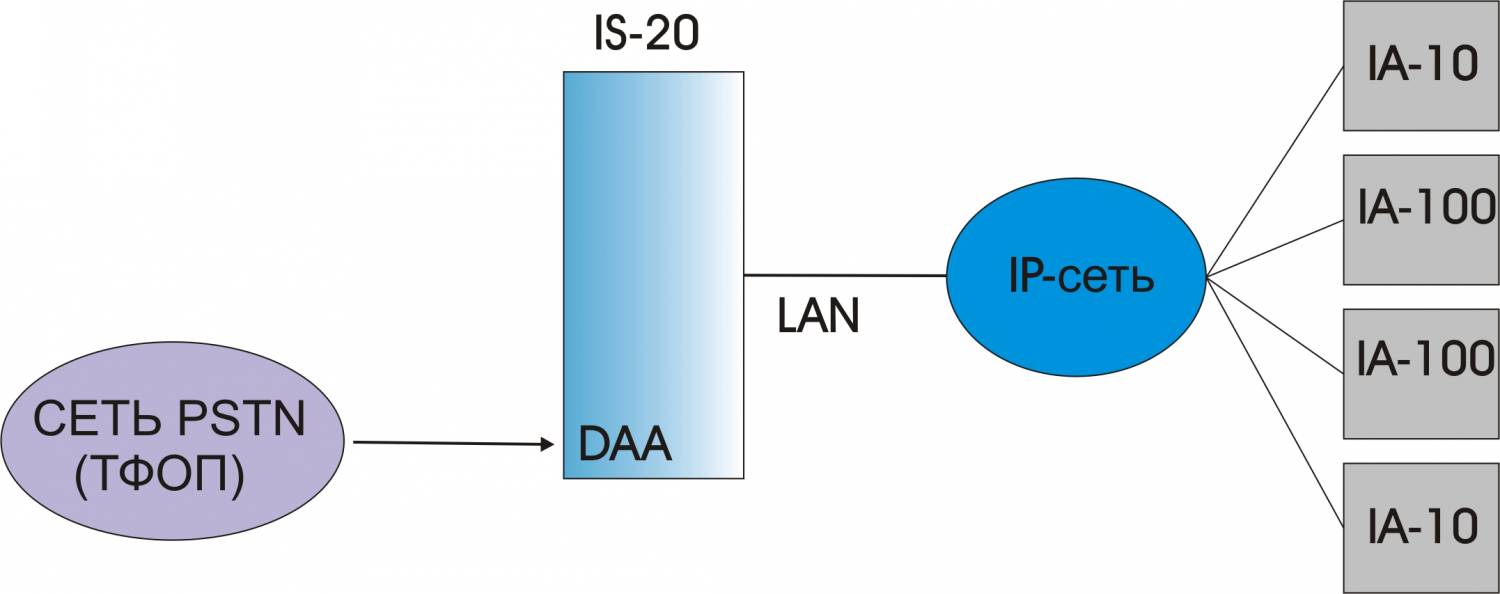

 Схема 4.  Подключение IS-20 к телефонной сети общего пользования

.
Технические возможности IS-20


-встроенный порт Ethernet 10/100 BASE-TX;
-гальванически развязанный симметричный аудиовход моно 600 Ом (0 дБ) — переключаемый на два направления;
-гальванически развязанный выход моно 600 Ом (0 дБ);;
-дуплексный интерфейс ИРПС (12V 20mA)  для связи с блоками БУР аппаратуры П-166 в режиме трансляции по IP-сети;
-шесть дискретных входов типа «сухой контакт» для организации шести- командного приемника;
-шесть дискретных выходов типа «контакт реле»  для организации шести- командного передатчика;
-дискретные сигналы для подтверждения получения и выполнения команд.

Конструктивное исполнение:

корпус 19"​  высотой 1U (вариант исполнения)
