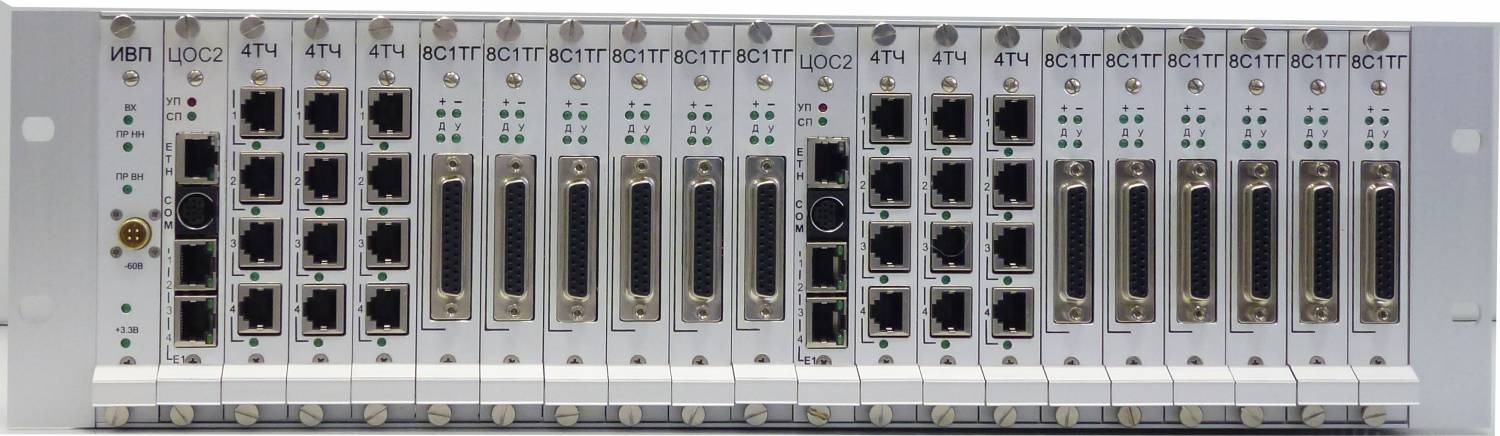

Аппаратура тонального уплотнения телеграфных каналов АТ-ТТ-144 исп.1




АТ-ТТ-144 (декларация № Д-ТГ-0009 от 3.12.2010, декларация № Д-ТГ 0012 от 14.12.2015, декларация № Д-ТГ 0015 от 18.12.2020) обеспечивает сопряжение с каналами Е1, каналами ТЧ, телеграфными каналами С1-ТГ. АТ-ТТ-144 функционально полностью заменяет сразу несколько комплектов аппаратуры ТТ-144 и совместима с ней. Аппаратура АТ-ТТ-144 функционирует автономно (без компьютера) под управлением ОС  реального времени, встроенной в ЦОС2. Обеспечивает передачу ТЧ-каналов и телеграфных каналов по транспортным сетям PDH и SDH. Оборудование гибко масштабируется по количеству и типам портов. Цифровая фильтрация осуществляется мощными процессорами цифровой обработки сигналов. Вместе с оборудованием поставляется ПО, обеспечивающее настройку и мониторинг каналов.


Модуль ЦОС2 – это многофункциональный модуль, обеспечивающий работу аппаратуры АТ-ТТ-144 без компьютера в полном объеме.
Модуль ЦОС2 обеспечивает сетевое сопряжение по протоколу TCP/IP, выполняет задачи по цифровой фильтрации и кодированию.
Модуль ЦОС2 обеспечивает сопряжение с портами Е1 (G.703, G.704) и формирует скоростные TDM линии для подключения модулей 8С1-ТГ и 4ТЧ.
Аппаратная платформа модуля ЦОС2 содержит:
1. Высокопроизводительный процессор для задач сетевого обмена и управления, функционирующий под управлением ОСРВ.
2.  Дополнительный DSP - процессор производительностью 2,7 GFLOPS, обеспечивающий синхронную цифровую обработку до 12-ти каналов ТЧ, содержащих до 144 уплотненных телеграфных каналов.
3. Четырехканальный трансивер Е1 (G.703, G.704), подключенный скоростным портом  к DSP процессору.
4. Модуль ЦОС2 формирует скоростные TDM линии для обмена с модулями 8С1-ТГ и 4ТЧ.
5. Модуль ЦОС2 имеет порт ETHERNET 10/100 для обмена с удаленным рабочим местом  «AT-Commander» для настройки  и выполнения контрольных операций.

Основные характеристики аппаратуры АТ-ТТ-144:

  • Изделие имеет следующие порты:
    • Четыре порта Е1 (G.703, G.704) в одном модуле ЦОС2. Импеданс порта-120 Ом;
    • Порт Ethernet 10/100 в каждом модуле ЦОС2, который используется для настройки портов Е1, ТЧ и ТГ-каналов, для считывания данных мониторинга.
    • До 144 окончаний С1-ТГ с двухполюсным включением (+-20В, 20 мА). Разъем для подключения- DB-25F;
    • До 24-ти четырехпроводных ТЧ-каналов (импеданс 600 Ом). Разъем для подключения RJ-45 (8-ми контактный);


  • В стандартном ТЧ-канале с полосой 300-3400 Гц поддерживаются 50, 100 и 200-бодные телеграфные каналы согласно сетки частот ТТ-144 и ее аналогов;

  • Изделие обеспечивает встречное и транзитное включение. Возможно наращивание емкости каналов С1-ТГ с помощью любого ТЧ-канала или порта Е1. Общая производительность одного процессорного модуля: синхронная обработка до 144-х частотных ТГ-подканалов. В изделие устанавливается два процессорных модуля ЦОС2;

  • Изделие обеспечивает кодонезависимую передачу телеграфной нагрузки с задержкой аналогичной задержке в тракте аппаратуры ТТ-144;

  • Изделие фиксирует отклонения уровней каналов и частотных подканалов, а также их аварии с указанием времени событий. Информация мониторинга накапливается в энергонезависимой памяти;

  • АТ-ТТ-144 оснащается специальным комплексом программ для анализа спектра и измерения уровней сигналов в ТЧ-каналах, измерения параметров ТГ-каналов;

  • Изделие выполнено в 19"конструктиве высотой 3U

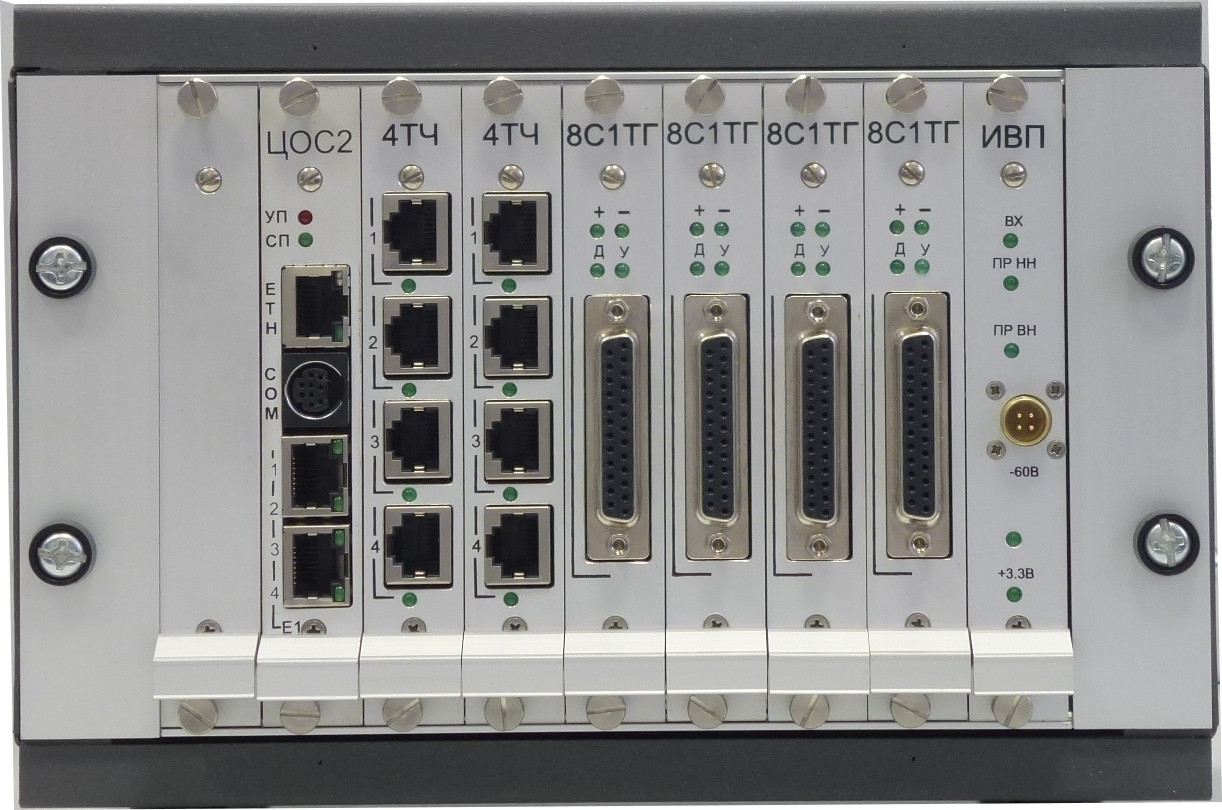

  • Изделие имеет модификацию - АТ-ТТ-48 соответственно до 48 телеграфных каналов






Эксплуатационные характеристики: АТ-ТТ-144 АТ-ТТ-48
Габаритные размеры корпуса 483х185х133 (мм) 238х185х133 (мм)
Вес 4,5 кг 4 кг
Питание от сети постоянного тока 36-72 В
от сети 220В, 50 Гц (через адаптер питания)
Потребляемая мощность не более 140 Вт не более 70 Вт
Количество портов Е1 4+4 4
Количество каналов С1-ТГ до 144 до 48
Количество каналов ТЧ до 24 до 12

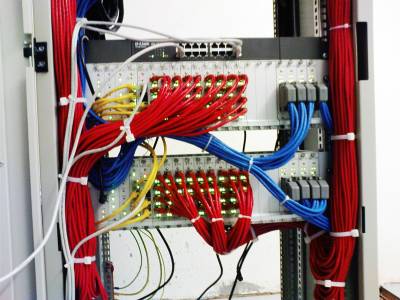

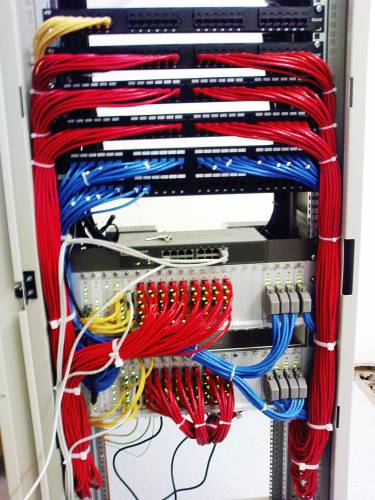

Пример монтажа оборудования в 19-дюймовом шкафу









Руководство пользователя на аппаратуру АТ-ТТ предоставляется по запросу на наш электронный адрес.
